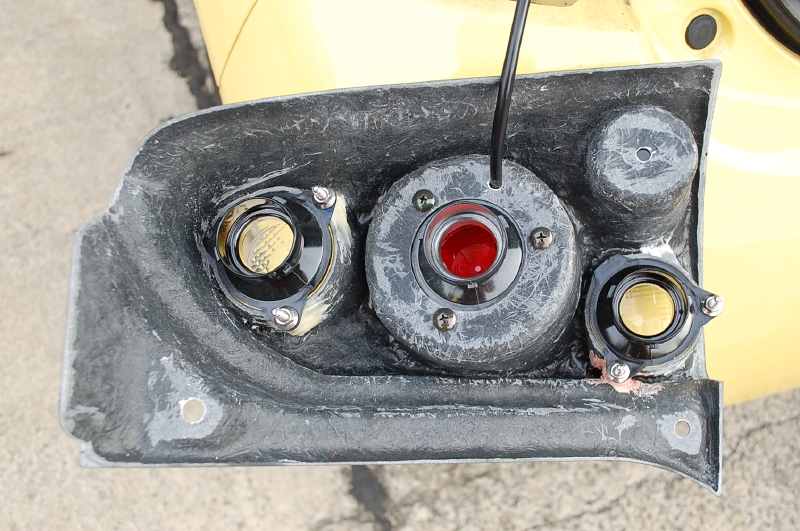

6灯テールの本体にレンズ類を固定します。ウインカーレンズは1箇所の固定穴部をカットする必要があります。LEDアウターリングはレンズと共締めで固定します。ハーネスを穴から出しておきます。

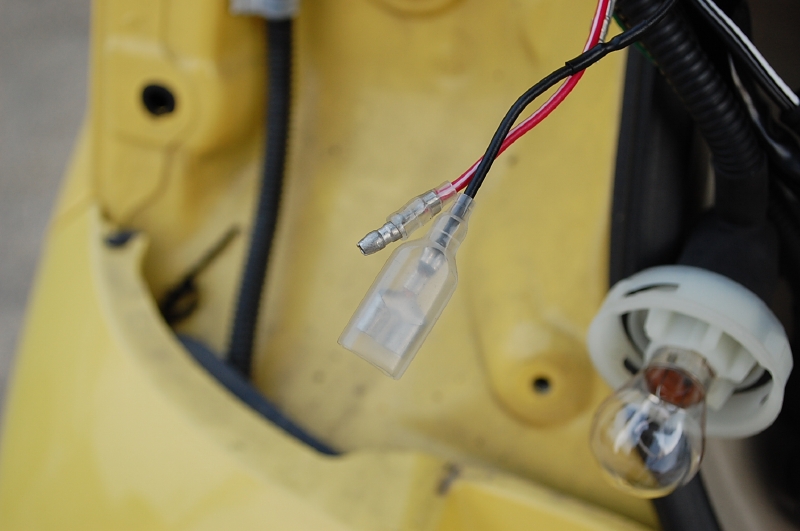

M6ボルト2本を緩めてノーマルテールを外してソケット手前で各ハーネスを切断し、ブレーキと尾灯のアース線(黒色)を二股にするためのWメス端子を付けます。ノーマルの尾灯線の+線(赤/白)に丸オスギボシ端子を付けます。

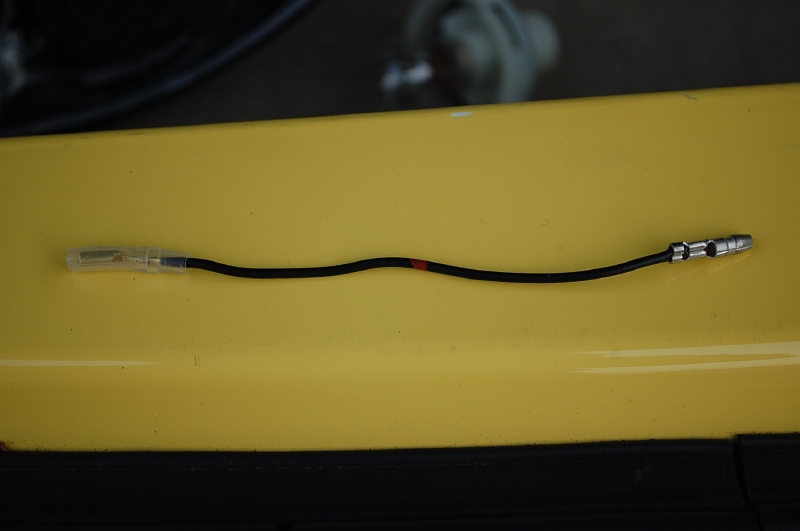

ブレーキランプ用のアース線を製作します。平端子(小)と丸オスギボシ端子仕様です。

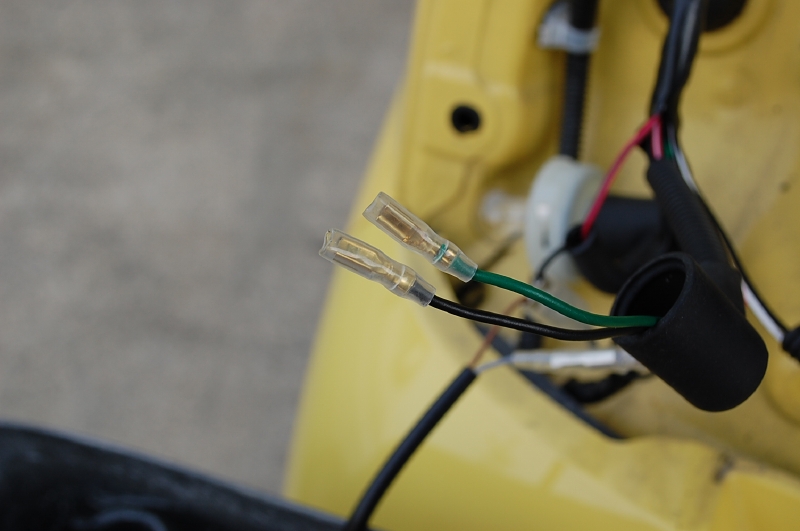

ノーマルのハーネスチューブに切り込みを入れて、ウインカーランプ線(緑)とアース線(黒)バックランプ線(白/黒)とアース線(黒)とブレーキランプ線(赤/黒)の+線の各ハーネスの先端の皮膜を剥いて平端子(小)を付けます。

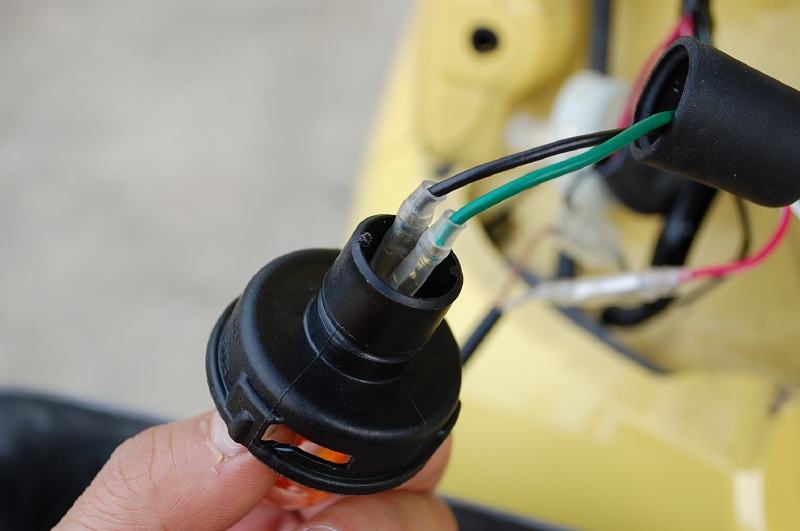

付属のチューブと防水ゴムカバーを通してから平端子(小)を各レンズのソケットに接続します。特に+と-の指定はありません。

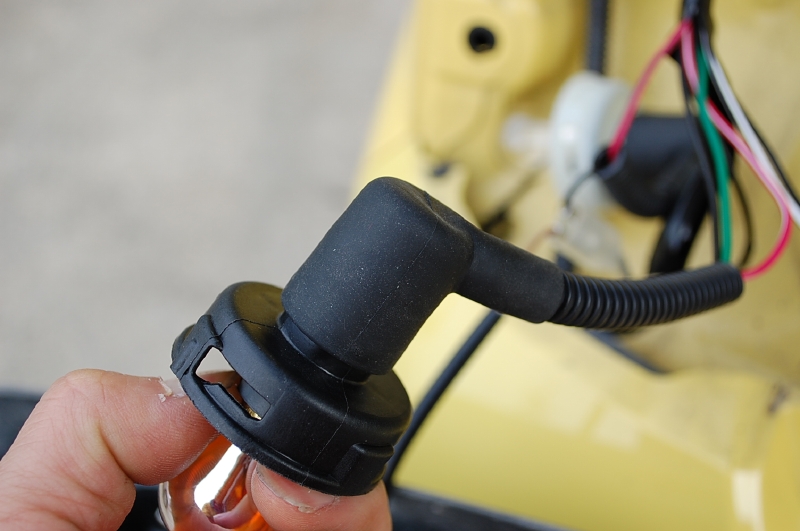

各防水ゴムカバーをしっかりソケットに被せます。

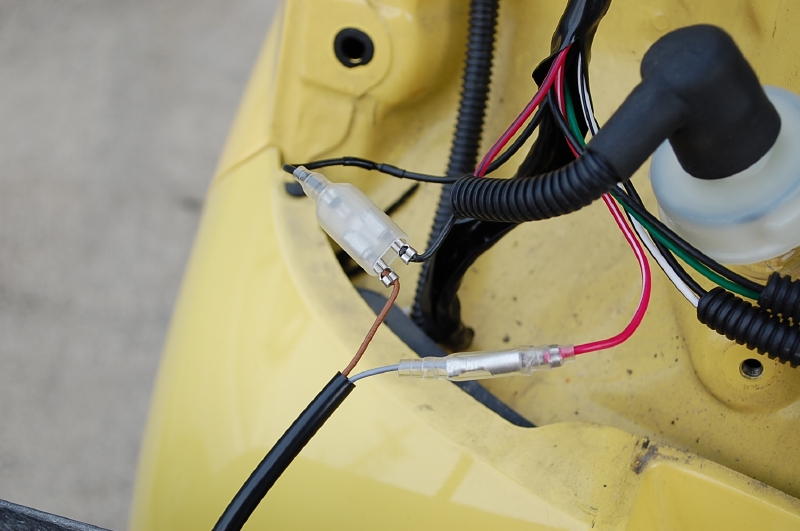

LSDアウターリングのハーネスの茶色の方に丸オスギボシ端子を付けてWアースメス端子に接続し、片方は丸メスギボシ端子を付けてノーマルの尾灯線の+線(赤/白)と接続します。

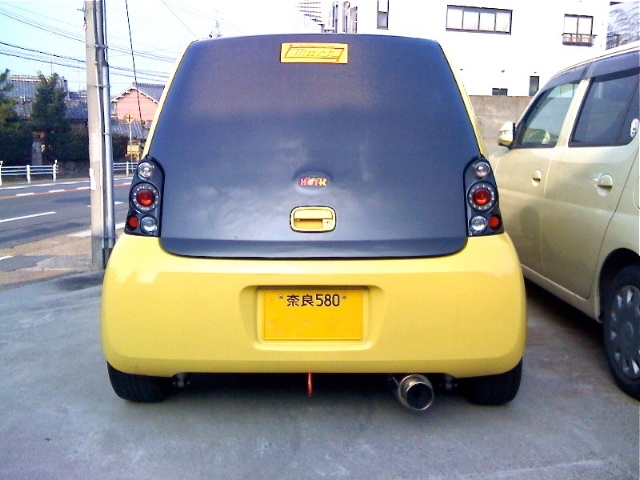

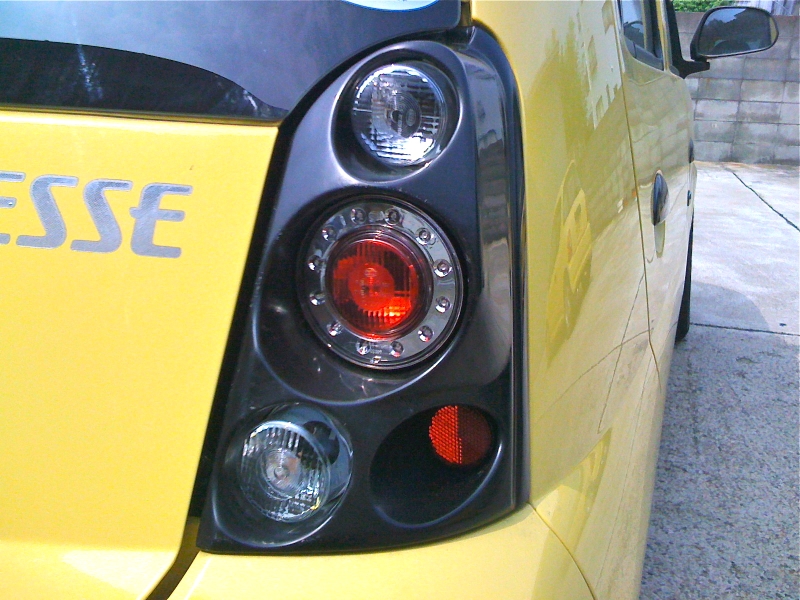

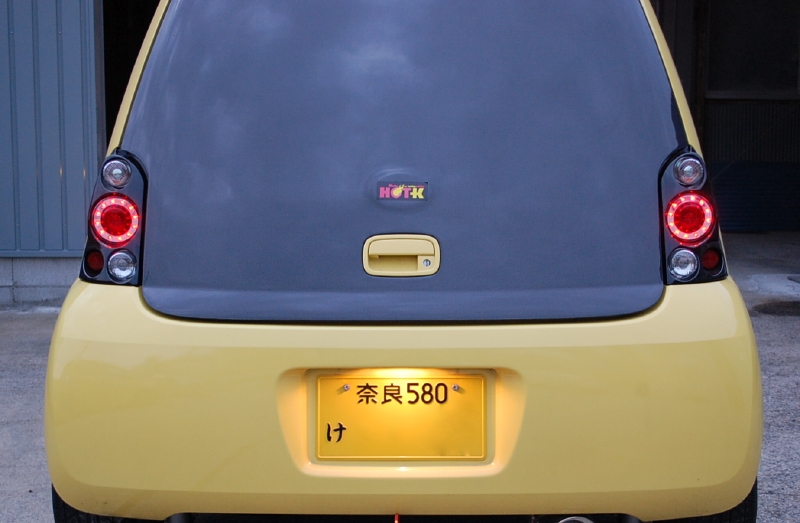

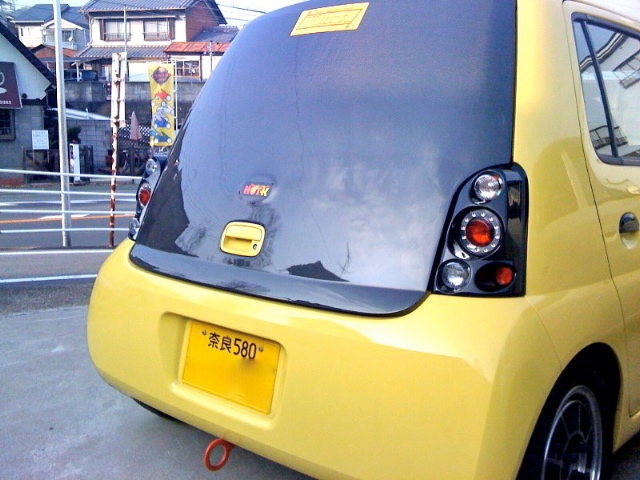

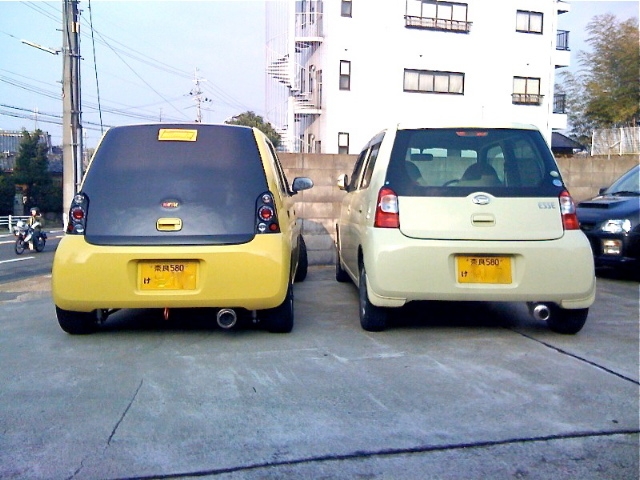

テール装着後、付属の反射板を貼付けて完成です。LEDアウターリング(尾灯)の点灯状態です。

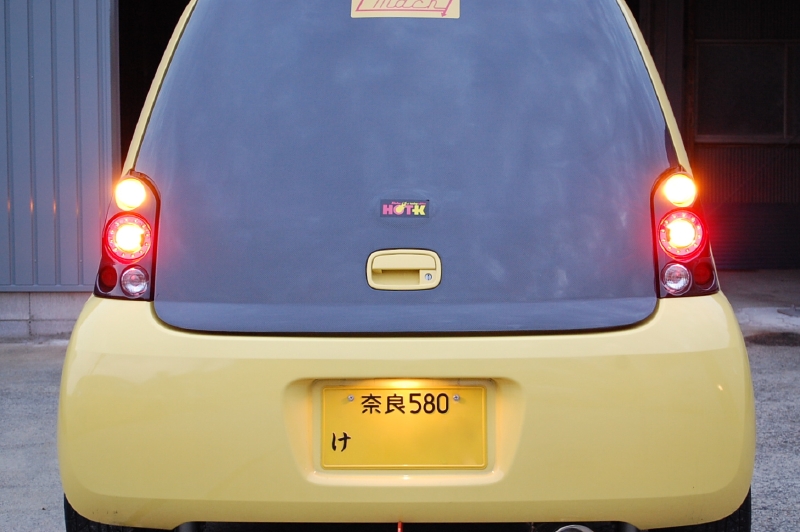

ブレーキとウインカーランプの点灯状態です。
